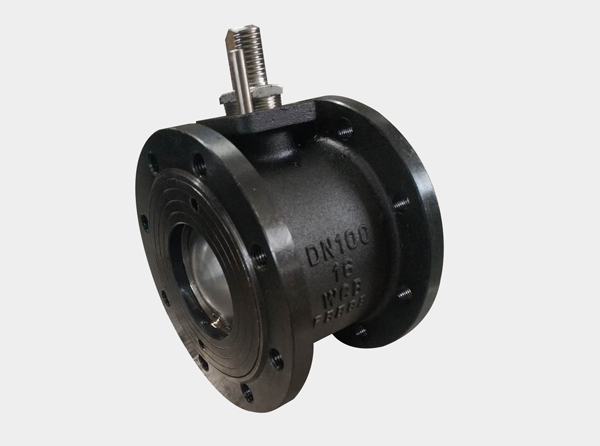

薄型硬密封球閥
薄型硬密封球閥是通過引進意大利國內設計技術開發的新一代超短法蘭背球閥。球芯通道的形狀為矩形，V形和O形。該系列產品具有結構緊湊，體積小，重量輕，安裝方便等特點，廣泛用于石油，化工，冶金，電廠，輕工等領域，并自動使用石油和天然氣。氣體和紙漿或纖維狀流體。或斷開控制。薄型硬密封球閥結構簡單，體積小，重量輕，零件數量少。此外，薄型硬密封球閥可以通過旋轉90°迅速打開和關閉，并且易于操作，同時具有出色的流體可控性。當球閥處于完全打開位置時，閥板的厚度就是介質流經閥體時的阻力，因此，由閥引起的壓降很小，從而改善了流量控制特性。
產品詳情
薄型球閥主要閥體材料
ITEM | DESIGNATION | MATERIAL |
1 | PLASTIC COVER | PLASTIC |
2 | HANDLE | 304 |
3 | NUT | 304 |
4 | RING | 304 |
5 | STEM PACKING | PTFE |
6 | STEM SEAL | PTFE |
7 | BALL SEAT | RPTFE |
8 | BALL | CF8M |
9 | BODY | CF8M |
10 | BODY SEAL | PTFE |
11 | CAP | CF8M |
12 | STEM | 304/316 |
薄型球閥主要連接尺寸
SIZE | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
L | 40 | 44 | 48 | 54 | 62 | 71 | 90 | 110 | 135 | 197 | 231 |
K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
N/I | 4-M12╳1.75 | 4-M16╳2 | 8-16M╳2 | 8-M20╳25 | |||||||
G | 45 | 58 | 68 | 78 | 88 | 102 | 122 | 138 | 158 | 188 | 212 |
ISO5211 G1 | F03 | F03 | F04 | F04 | F05 | F05 | F07 | F07 | 90 | 90 | 100 |
H | 63 | 68 | 80 | 87 | 104 | 110 | 128 | 135 | 151 | 192 | 231 |
W | 125 | 125 | 167 | 167 | 190 | 195 | 310 | 310 | 295 | 295 | 350 |
